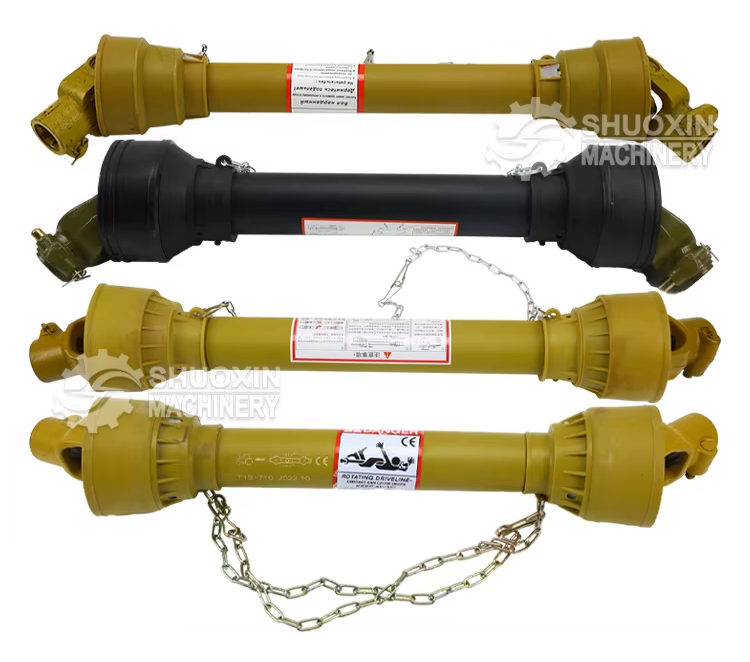

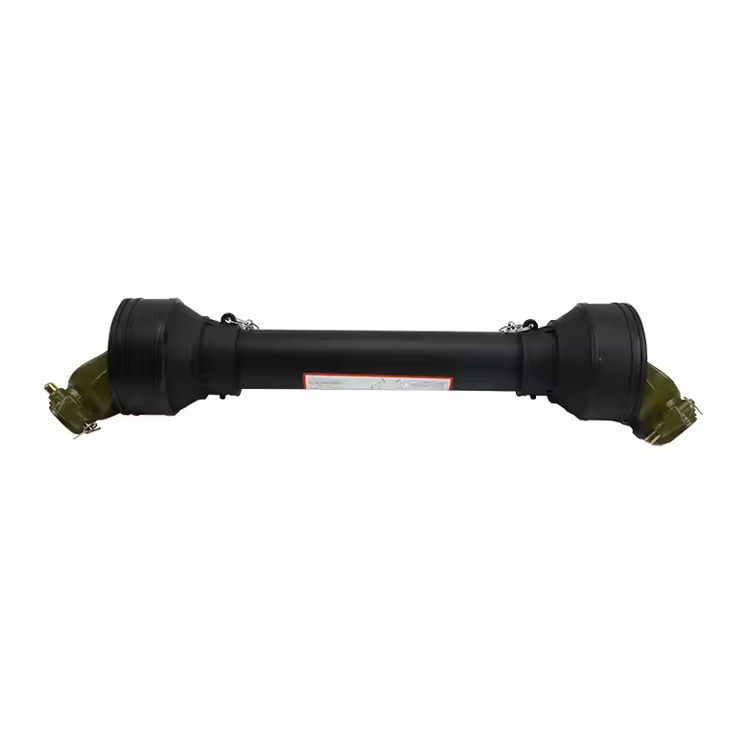

Tractoraandrijfschachten

Detractoraandrijfschachtenzijn een belangrijk onderdeel van het stroomtransmissiesysteem in agrarische machines. De hoofdfunctie is om het motorvermogen efficiënt over te dragen naar de wielen of de bijbehorende landbouwmachines, die dienen als de kernassemblage die zorgt voor de operationele efficiëntie en stimulerende veiligheid van de tractor.

Structurele compositie

Transmissieasbuis: Gemaakt van aluminiumlegering met hoge sterkte, het is de belangrijkste component voor vermogenstransmissie en kan het koppel en buigspanning weerstaan.

Universal Joint: het maakt stroomoverdracht mogelijk tussen de invoer- en uitgangsuiteinden die niet op hetzelfde vlak zijn. De maximale hoek kan 80 ° bereiken. Het neemt een kooistructuur aan om een soepele transmissie te garanderen.

Koppeling en schuine as: verbindt de versnellingsbak en de aandrijfas. Het rechthoekige schuine versnellingsontwerp verbetert de transmissie -nauwkeurigheid.

Lagers en afdichtingen: diepe groef kogellagers (voor hoge snelheid en zware belasting), cilindrische rollagers (met sterke belastingdragende capaciteit) en glijdende lagers (voor lage snelheid en zware belasting) worden in combinatie gebruikt. Oliekleurafdichtingen voorkomen het lekken van smeerolie.

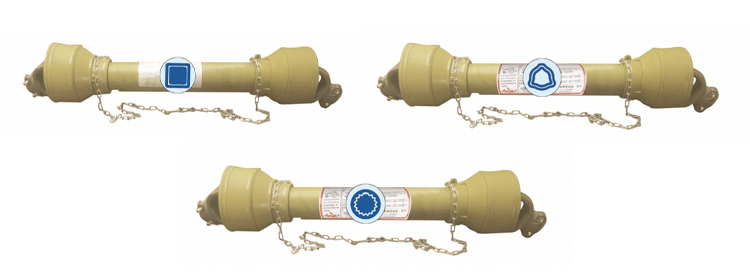

Veel voorkomende vormen en kenmerken

De spline -vorm van detractoraandrijfschachtenkan direct zijn rotatie-efficiëntie en belastingdragende capaciteit beïnvloeden, en het is ook van toepassing op verschillende toepassingsscenario's.

Rechthoekige spline

● Het neemt de methode aan voor het centreren van een kleine diameter, wat zorgt voor een goede centreerstabiliteit. De vervorming veroorzaakt door warmtebehandeling kan worden geëlimineerd door middel van slijpen om een hoge precisie te garanderen.

● Met meerdere tanden kan het de belasting verspreiden en is het geschikt voor vaste verbindingen of schuifverbindingen met middelgrote tot kleine belastingen.

● De tandwortel is relatief ondiep, wat resulteert in minder spanningsconcentratie. De sterkte van de as en de naaf is minder verzwakt en hoge precisie kan worden bereikt door middel van slijpen.

● Het wordt vaak gebruikt in mechanische transmissies van tractoren, auto's, machine -gereedschap, enz., En is met name geschikt voor situaties die een hoge uitlijning en begeleiding vereisen.

Draai spline

● Het tandprofiel is een ingewikkelde curve. Wanneer het wordt onderworpen aan belasting, genereert het radiale kracht, zodat elke tand gelijkmatig wordt gestrest, wat resulteert in hoge sterkte en lange levensduur.

● Het kan vaak worden gebruikt voor bijzwerving, of ook voor uitlijning met een grote diameter of kleine diameter.

● Het proces is vergelijkbaar met dat van versnellingen, waardoor het gemakkelijk is om een hoge precisie en uitwisselbaarheid te bereiken.

● Het is geschikt voor verbindingen met grote belastingen, eisen van hoge uitlijningsnauwkeurigheid en grote afmetingen.

Driehoekige spline

● Eenvoudige verwerking: de tanden zijn klein en talrijk, faciliteren aanpassing en montage en veroorzaken minimale verzwakking van de as en de naaf.

● Geschikt voor statische verbindingen met kleine diameters en lage belastingen, zoals verbindingen van dunwandige delen.

● Eenvoudige structuur en lage productiekosten.

DezetractoraandrijfschachtenGeproduceerd en ontwikkeld door Shuoxin® is voornamelijk ontworpen om continu efficiënte en duurzame transmissie -oplossingen te bieden voor wereldwijde landbouw, waardoor meer boeren hun landbouwactiviteiten gemakkelijk kunnen uitvoeren.
